>>Teknik Bilgiler


>>Kablolar



Teknik Özellikler / Technical Features

Nominal Kesit

Kablo Dış Çapı (Yaklaşık)

Akım Taşıma Kapasitesi

İletken DC Direnci

Kısa Devre Akımı

Net Ağırlık (Yaklaşık)

Sevk Uzunluğu (Yaklaşık)

Rated Cross Section

Overall Diameter of Cable (Approx)

Current Carrying Capacity

Conductor DC Resistance

Short Circuit Current

Net Weight (Approx)

Delivery Length (Approx)

mm2

mm

A (Havada)

A (Toprakta)

ohm/km (20‹C)

ohm/km (70‹C)

kA (1 sn)

kg/km

mt

Air

Ground

1 x 4

7

37

50

4,61

5,516

0,46

87

1000

1 x 6

7,5

47

62

3,08

3,685

0,69

110

1000

1 x 10

8,7

64

83

1,83

2,19

1,15

160

1000

1 x 16

9,4

84

107

1,15

1,376

1,84

220

1000

1 x 25

11,2

114

138

0,727

0,87

2,88

330

1000

1 x 35

12,2

139

164

0,524

0,627

4,03

435

1000

1 x 50

13,5

169

195

0,387

0,463

5,75

560

1000

1 x 70

15,6

213

238

0,268

0,321

8,05

790

1000

1 x 95

18

264

286

0,193

0,231

10,93

1.070

1000

1 x 120

19,4

307

325

0,153

0,183

13,8

1.300

1000

1 x 150

21,4

352

365

0,124

0,148

17,25

1.600

1000

1 x 185

23,8

406

413

0,0991

0,119

21,28

2.010

1000

1 x 240

26,7

483

479

0,0754

0,09

27,6

2.570

1000

1 x 300

29,4

557

541

0,0601

0,072

34,5

3.230

1000

1 x 400

33,3

646

614

0,047

0,056

41,2

4.100

1000

1 x 500

36,6

747

693

0,0366

0,044

51,5

5.140

500

1 x 630

41,2

858

777

0,0283

0,034

64,89

6.580

500

2 x 1,5

10,4

20

29

12,1

14,478

0,17

160

1000

2 x 2,5

11,2

27

38

7,41

8,866

0,29

195

1000

2 x 4

12,8

36

49

4,61

5,516

0,46

265

1000

2 x 6

13,8

45

61

3,08

3,685

0,69

330

1000

2 x 10

16,2

62

81

1,83

2,19

1,15

480

1000

2 x 16

17,6

82

105

1,15

1,376

1,84

630

1000

2 x 25

21,2

110

136

0,727

0,87

2,88

950

1000

2 x 35

23,2

134

162

0,524

0,627

4,03

1.210

1000

2 x 50

25,8

163

192

0,387

0,463

5,75

1.550

1000

2 x 70

30,8

206

235

0,268

0,321

8,05

2.240

1000

2 x 95

35,4

255

283

0,193

0,231

10,93

3.000

1000

2 x 120

38,4

296

322

0,153

0,183

13,8

3.630

1000

2 x 150

43,2

339

362

0,124

0,148

17,25

4.550

1000

2 x 185

47,8

390

410

0,0991

0,119

21,28

5.680

1000

2 x 240

54,6

464

476

0,0754

0,09

27,6

7.380

1000

2 x 300

60,4

534

538

0,0601

0,072

34,5

9.210

1000

2 x 400

67,8

622

614

0,047

0,056

41,2

11.600

500

3 x 1,5

10,9

20

27

12,1

14,478

0,17

180

500

3 x 2,5

11,8

25

36

7,41

8,866

0,29

230

1000

3 x 4

13,5

34

47

4,61

5,516

0,46

315

1000

3 x 6

14,6

43

59

3,08

3,685

0,69

395

1000

3 x 10

17,2

59

79

1,83

2,19

1,15

590

1000

3 x 16

18,7

79

102

1,15

1,376

1,84

780

1000

3 x 25

22,6

106

133

0,727

0,87

2,88

1.200

1000

3 x 35

24,8

129

159

0,524

0,627

4,03

1.550

1000

3 x 50

27,8

157

188

0,387

0,463

5,75

2.020

1000

3 x 70

33,1

199

232

0,268

0,321

8,05

2.900

1000

3 x 95

38

246

280

0,193

0,231

10,93

3.890

1000

3 x 120

42,2

285

318

0,153

0,183

13,8

4.840

1000

3 x 150

46,3

326

359

0,124

0,148

17,25

5.910

1000

3 x 185

51,5

374

406

0,0991

0,119

21,28

7.420

1000

3 x 240

58,5

445

473

0,0754

0,09

27,6

9.580

1000

3 x 300

64,7

511

535

0,0601

0,072

34,5

12.000

500

3 x 400

73,3

597

613

0,047

0,056

41,2

15.250

500

3 x 10 + 6

18,3

59

79

1,83

2,19

1,15

680

1000

3 x 16 + 10

20

79

102

1,15

1,376

1,84

920

1000

3 x 25 + 16

23,7

106

133

0,727

0,87

2,88

1.370

1000

3 x 35 + 16

25,5

129

159

0,524

0,627

4,03

1.710

1000

3 x 50 + 25

29,2

157

188

0,387

0,463

5,75

2.290

1000

3 x 70 + 35

34,4

199

232

0,268

0,321

8,05

3.260

1000

3 x 95 + 50

39,6

246

280

0,193

0,231

10,93

4.380

1000

3 x 120 + 70

44,3

285

318

0,153

0,183

13,8

5.550

1000

3 x 150 + 70

47,7

326

359

0,124

0,148

17,25

6.550

1000

3 x 185 + 95

54,5

374

406

0,0991

0,119

21,28

8.500

1000

3 x 240 + 120

60,6

445

473

0,0754

0,09

27,6

10.710

1000

3 x 300 + 150

67

511

535

0,0601

0,072

34,5

13.390

500

4 x 1,5

11,7

20

27

12,1

14,478

0,17

215

1000

4 x 2,5

12,7

25

36

7,41

8,866

0,29

275

1000

4 x 4

14,6

34

47

4,61

5,516

0,46

380

1000

4 x 6

15,8

43

59

3,08

3,685

0,69

485

1000

4 x 10

18,7

59

79

1,83

2,19

1,15

730

1000

4 x 16

20,4

79

102

1,15

1,376

1,84

980

1000

4 x 25

24,8

106

133

0,727

0,87

2,88

1.510

1000

4 x 35

27,4

129

159

0,524

0,627

4,03

1.980

1000

4 x 50

31,5

157

188

0,387

0,463

5,75

2.640

1000

4 x 70

36,5

199

232

0,268

0,321

8,05

3.690

1000

4 x 95

43,1

246

280

0,193

0,231

10,93

5.100

1000

4 x 120

46,7

285

318

0,153

0,183

13,8

6.180

1000

4 x 150

51,4

326

359

0,124

0,148

17,25

7.570

1000

4 x 185

57,9

374

406

0,0991

0,119

21,28

9.650

1000

4 x 240

64,9

445

473

0,0754

0,09

27,6

12.290

1000

4 x 300

72,2

511

535

0,0601

0,072

34,5

15.480

500

4 x 400

81,3

597

613

0,047

0,056

41,2

19.560

500

4 x 10 + 6

20

59

79

1,83

2,19

1,15

830

1000

4 x 16 + 10

21,9

79

102

1,15

1,376

1,84

1.130

1000

4 x 25 + 16

26,2

106

133

0,727

0,87

2,88

1.710

1000

4 x 35 + 16

28,5

129

159

0,524

0,627

4,03

2.170

1000

4 x 50 + 25

33,5

157

188

0,387

0,463

5,75

2.990

1000

4 x 70 + 35

38,3

199

232

0,268

0,321

8,05

4.120

1000

4 x 95 + 50

45,2

246

280

0,193

0,231

10,93

5.670

1000

4 x 120 + 70

49,4

285

318

0,153

0,183

13,8

7.010

1000

4 x 150 + 70

54,5

326

359

0,124

0,148

17,25

8.490

1000

4 x 185 + 95

60,9

374

406

0,0991

0,119

21,28

10.770

1000

4 x 240 + 120

67,9

445

473

0,0754

0,09

27,6

13.630

500

4 x 300 + 150

75,7

511

535

0,0601

0,072

34,5

17.180

500

5 x 1,5

12,5

20

27

12,1

14,478

0,17

250

1000

5 x 2,5

13,6

25

36

7,41

8,866

0,29

320

1000

5 x 4

15,8

34

47

4,61

5,516

0,46

455

1000

5 x 6

17,1

43

59

3,08

3,685

0,69

580

1000

5 x 10

20,4

59

79

1,83

2,19

1,15

880

1000

5 x 16

22,3

79

102

1,15

1,376

1,84

1.190

1000

5 x 25

27,3

106

133

0,727

0,87

2,88

1.850

1000

5 x 35

31

129

159

0,524

0,627

4,03

2.510

1000

5 x 50

34,7

157

188

0,387

0,463

5,75

3.250

1000

5 x 70

40,3

199

232

0,268

0,321

8,05

4.560

1000

5 x 95

47,4

246

280

0,193

0,231

10,93

6.270

1000

5 x 120

51,6

285

318

0,153

0,183

13,8

7.640

1000

5 x 150

57,6

326

359

0,124

0,148

17,25

9.500

1000

5 x 185

64

374

406

0,0991

0,119

21,28

11.930

1000

5 x 240

72,1

445

473

0,0754

0,09

27,6

15.270

500

7 x 1,5

13,4

13

16

12,1

14,478

0,17

300

1000

7 x 2,5

14,6

16

22

7,41

8,866

0,29

390

1000

10 x 1,5

16,4

11

14

12,1

14,478

0,17

450

1000

10 x 2,5

18

14

18

7,41

8,866

0,29

590

1000

12 x 1,5

16,9

10

13

12,1

14,478

0,17

490

1000

12 x 2,5

18,6

13

17

7,41

8,866

0,29

650

1000

14 x 1,5

17,7

10

12

12,1

14,478

0,17

540

1000

14 x 2,5

19,4

13

16

7,41

8,866

0,29

720

1000

19 x 1,5

19,4

9

11

12,1

14,478

0,17

670

1000

19 x 2,5

21,4

11

14

7,41

8,866

0,29

910

1000

21 x 1,5

20,4

8

10

12,1

14,478

0,17

750

1000

21 x 2,5

22,6

11

14

7,41

8,866

0,29

1.010

1000

24 x 1,5

22,4

8

9

12,1

14,478

0,17

890

1000

24 x 2,5

24,8

10

13

7,41

8,866

0,29

1.200

1000

30 x 1,5

23,7

7

9

12,1

14,478

0,17

1.030

1000

30 x 2,5

26,2

9

12

7,41

8,866

0,29

1.390

1000

40 x 1,5

26,4

7

8

12,1

14,478

0,17

1.300

1000

40 x 2,5

30,6

9

11

7,41

8,866

0,29

1.890

1000

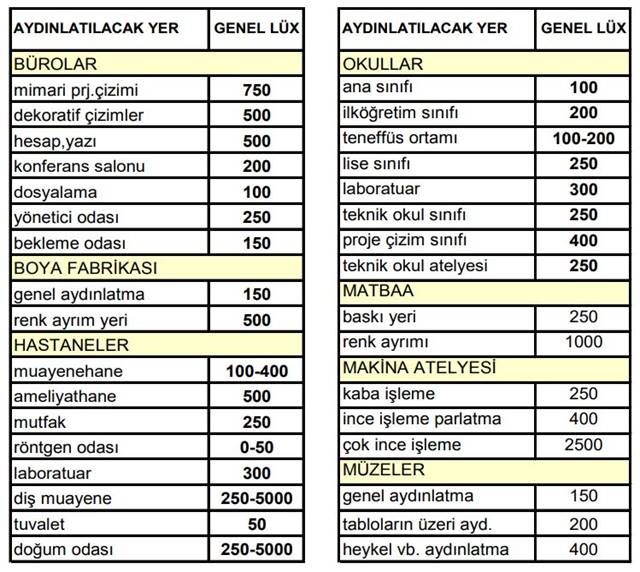

>>Aydınlatma Şiddeti Tablosu



http://epokulu.com/wp-content/uploads/2020/03/Ayd%C4%B1nlatma1.jpg

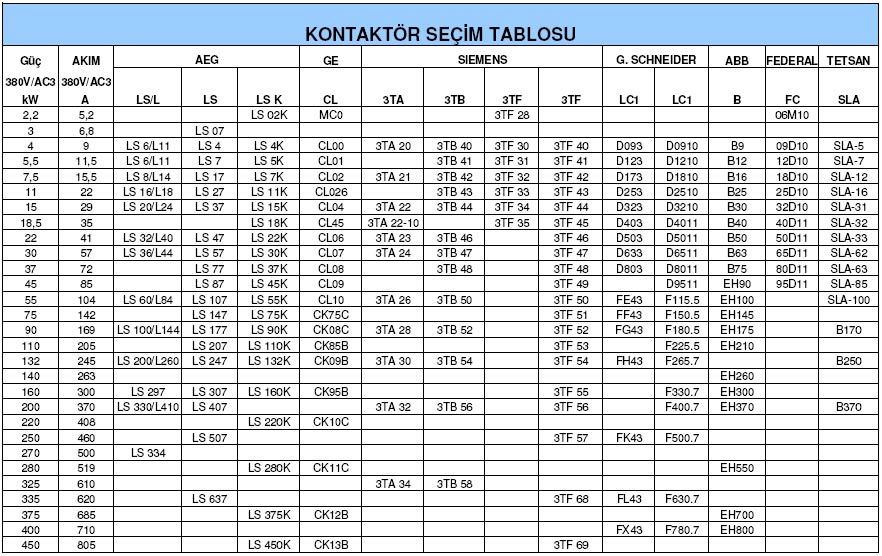

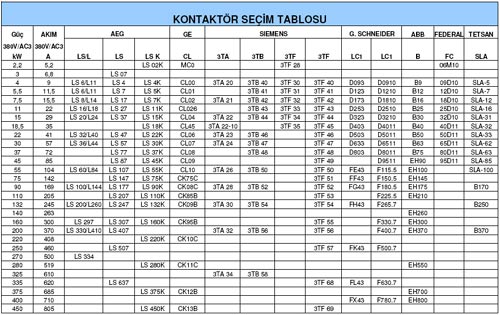

>>Sigorta Kontaktör Seçim Tablosu



ELEKTRİK TESİSATI
 TRİFAZE SİGORTA-MONOFAZE SİGORTA-
KONTAKTÖR SEÇİM TABLOSU



No

P

Trifaze
sigorta(A)

Monofaze
sigorta

Kontaktör

1

KW

A

A

A

2

0,25

0,5

1,1

0,5

3

0,37

0,7

1,7

0,7

4

0,55

1,0

2,5

1,0

5

0,75

1,4

3,4

1,4

6

1,10

2,1

5,0

2,1

7

1,50

2,9

6,8

2,9

8

2,20

4,2

10,0

4,2

9

3,00

5,7

13,6

5,7

10

4,00

7,6

18,2

7,6

11

5,50

10,5

25

10,5

12

7,50

14,3

34

14

13

11,0

21

50

21

14

15,0

29

68

29

15

18,5

35

84

35

16

22

42

100

42

17

30

57

136

57

18

37

70

168

70

19

45

86

205

86

20

55

105

250

105

21

75

143

341

143

22

90

171

409

171

23

110

209

500

209

24

132

251

600

251

25

160

304

727

304

26

200

380

909

380

27

250

475

1136

475

Standart Sigorta Akımları(A)

2-4-6-10-16-20-25-35-50-63-80-100-125-160-200-225-250-300

Ana Sayfa  -  Fiyat Listeleri  -  Hakkimizda  -  iletisim

anasayfa

hakkimizda

iletisimurunler

fiyatlisteleri

bayiliklerimizdownload

faydalilinkler

dovizkurlari







ELPA ELEKTRİK PAZ.TAAH.
SAN.VE TİC.LTD.ŞTİ.

Adres   :

Perpa Ticaret Merkezi

A Blok Kat:5   No:285
Şişli / İstanbul - Türkiye

Telefon:

0212 220 20 70

Faks     :

0212 220 20 88

E-Mail   :

elpa@elpa.com.tr



Copyright © 2008 ELPA Elektrik
